拉刀的结构简介

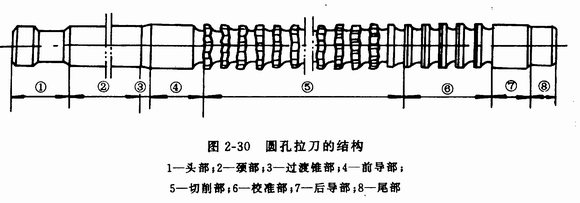

各种拉刀的外形和构造虽有差异,但其组成部分和基本结构是相似的。其各部分的基本功能如下:
头部——与机床连接,传递运动和拉力。
颈部——头部和过渡锥连接部分,也是打标记的地方。
过渡锥部—引导拉刀容易进人工件的预制孔。
前导部——引导拉刀平稳地、不发生歪斜地过渡到切削部分,并可检查预制孔是否过小,以免拉刀因第一个刀齿负荷过大而损坏。
切削部——担任全部加工余量的切除工作。它由粗切齿、过渡齿和精切齿组成。
校准部——最后几个无齿升量和分屑槽的刀齿,起修光、校准作用。以提高孔的加工精度和表面质量,并可作为精切齿的后备齿。
后导部——用来保持拉刀最后几个刀齿的正确位置,防止拉刀在即将离开工件时,因工件下垂而损坏已加工表面质量及刀齿。
尾部——当拉刀长而重时,用以支托拉刀,防止拉刀下垂,一般拉刀则不需要该部分。
